噴嘴
我司生產的節流裝置噴嘴有標準噴嘴(ISA1932)、長徑噴嘴和文丘裏管噴嘴,其測量原理與標準孔板相類似,其壓力損失較標準孔板低,但其測量精度不如標準孔板,一般的選型要根據實際的工況情況而定。
1、標準噴嘴(ISA1932)
標準噴嘴在管道內的部分是圓形的,由圓弧廓形的收縮筒形喉部組成,其結構示意圖如下:
標準噴嘴(ISA1932)取壓方式:上遊取壓口采用角接取壓方式(見孔板角接取壓口部分)。下遊取壓口可按角接取壓口設置,也可設置於較遠的下遊處。當≤0.67時,取壓口軸線與恩最平麵部分A之間的距離應≤0.15D:當〉0.67時,該距離應≤0.2D。取壓口結構可按孔板取壓口要求設計,其相關結構與角接取壓標準孔板相同可參見“第I部分 標準孔板,I-2節 角接取壓”部分。
2、長徑噴嘴

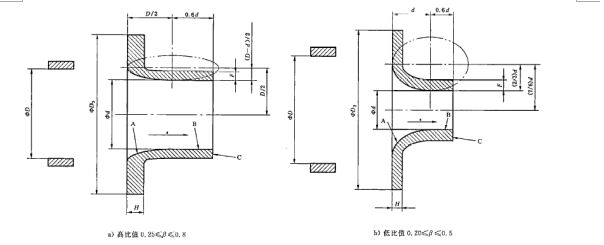

長徑噴嘴有兩種形式:高比值噴嘴(0.25≤β≤0.8);低比值噴嘴(0.20≤β≤0.5)。當β值介於0.25~0.50之間時,可采用任意一種噴嘴。長徑噴嘴都是由四分之一橢圓狀收縮入口部分和圓筒形喉部組成的,噴嘴在管道內的部分應為圓形,但在取壓口的洞孔處可能例外,其結構形狀如下圖所示:
長徑噴嘴的取壓方式為徑距取壓,上遊取壓口額軸線距噴嘴平麵部分A的距離為1D,下遊取壓口的軸線距噴嘴平麵部分A的距離為0.5D。
2.1、適用範圍:
公稱直徑DN100~350mm,0.25≤β≤0.7,10≤ReD≤10,K/D≤10×10(K管壁粗糙度:熱拉不鏽鋼<0.03mm,軋製不鏽鋼0.0~0.10mm)
2.2、材質:
20G,16Mn(T≤300℃);15CrMo(T≤450℃);15CrMoV(T≤530℃);超低碳奧氏體不鏽鋼(T≤400℃)
2.3、安裝結構及尺寸
圖13 長徑噴嘴安裝圖(FJCP型)
表13 長徑噴嘴安裝尺寸(FJCP型)
型號 | 公稱 直徑 mm | 16MPa | 25MPa |
D3 | D | L1 | L2 | L | KG | D | L1 | L2 | L | KG |
FJCP-16×100 | 100 | 114.3 | 100 | 50 | 100 | 1905 | 60 | 100 | 50 | 100 | 1905 | 78 |
FJCP-16×125 | 125 | 133 | 125 | 62.5 | 125 | 2380 | 127 | 125 | 62.5 | 125 | 2380 | 150 |
FJCP-16×150 | 150 | 168.3 | 150 | 75 | 150 | 2855 | 188 | 150 | 75 | 150 | 2855 | 281 |
FJCP-16×200 | 200 | 219 | 200 | 100 | 200 | 3805 | 503 | 200 | 100 | 200 | 3805 | 503 |
FJCP-16×250 | 250 | 273 | 250 | 125 | 250 | 4755 | 847 | 250 | 125 | 245 | 4755 | 901 |
FJCP-16×300 | 300 | 323.9 | 300 | 150 | 300 | 5705 | 1270 | | | | | |
FJCP-16×350 | 350 | 355.6 | 350 | 175 | 350 | 6655 | 2567 | | | | | |
注:上表中的數據僅供參考,長徑噴嘴的安裝參數隨管道工藝參數的變化而變化,實際安裝尺寸需提供相關的管道工藝參數進行計算設計後而確定。
3、文丘裏噴嘴

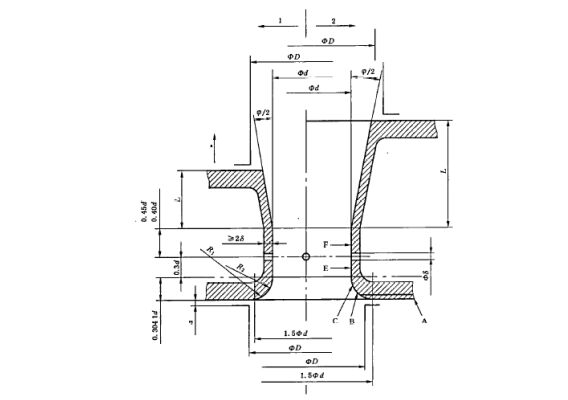

文丘裏噴嘴的廓形是軸對稱的,由圓弧廓形收縮段、圓筒喉部和擴散段組成,其上遊端麵與ISA1932噴嘴完全相同,喉部為圓筒形,擴散段與喉部聯接,無圓弧,但應無毛刺,其擴散角應小於等於30度,結構示意圖如下:

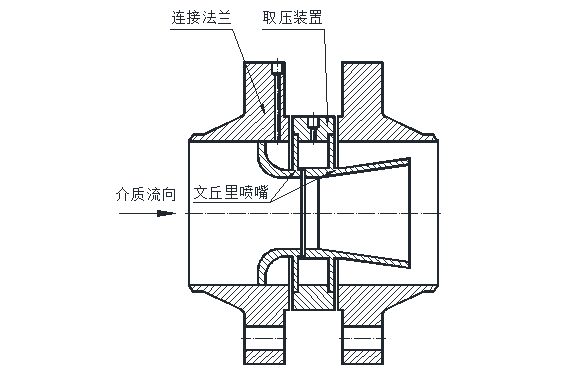

由於文丘裏噴嘴的結構是隨工況參數而定,故在此無法提供相關的結構參數尺寸,而根據實際工況參數進行設計計算後方能給出,如有需求可向我司谘詢,其安裝結構示意圖參照如下結構:
文丘裏噴嘴安裝結構示意圖
