流量測量節流裝置測量孔板

測量孔板

1、法蘭取壓

1.1、PN1.6MPa法蘭取壓同心銳孔板節流裝置

1.1.1適用範圍

公稱壓力：PN1.6MPa

公稱直徑：DN250~600mm

1.1.2安裝結構及尺寸

表1 PN1.6MPa法蘭取壓同心銳孔板節流裝置安裝尺寸（不帶直管段）

應在管道吹掃後進行銳孔板的安裝，安裝時，應保證銳孔板與管道同軸，其不同軸度不得大於下表中所列數值，墊片不得突入管道內。

公稱直徑D_N	250	300	350	400	450	500	600	800	900	1000
不同軸度mm	3.14	3.77	4.40	5.02	5.65	6.28	7.54	10.05	11.30	12.56

1.2、PN4.0MPa法蘭取壓同心、偏心、1/4圓孔板節流裝置

1.2.1適用範圍

公稱壓力：PN4.0MPa

公稱直徑：同心、偏心孔板，DN40~500mm

1/4圓孔板，DN40~150mm

1.2.2安裝結構及尺寸

下圖2、3、4中節流件均指同心銳孔板或偏心銳孔板、1/4圓孔板。

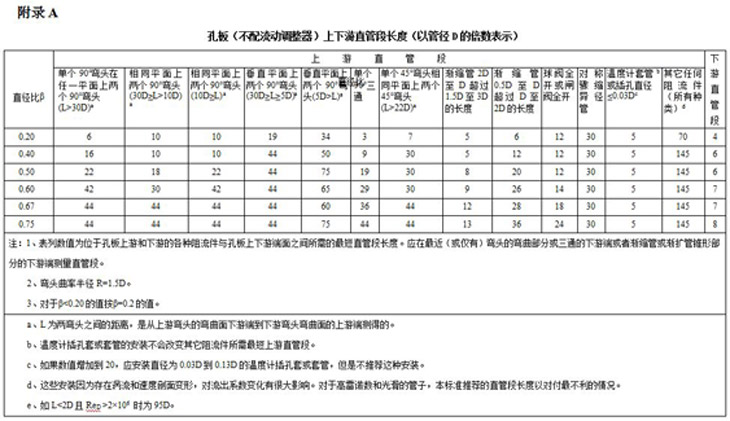

1.2.3孔板的安裝

應在管線吹掃後進行
